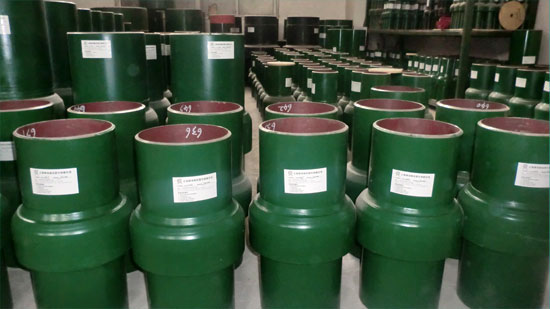

絕緣接頭
|
|
|
|
|
JY系列絕緣接頭
定義
絕緣接頭是同時具有埋地鋼質管道要求的密封性能、強度性能和電法腐蝕所要求的絕緣性能的管道接頭的統稱。它包含組合件、絕緣板、填料、密封環、短管等。它是絕緣法蘭的替代產品。
結構特性
絕緣接頭采用整體擠壓焊接形式，不得采用螺栓、法蘭連接型。絕緣接頭采用將絕緣和密封材料夾入并固定于套筒（組合件）內得形式。絕緣接頭組裝完后，給內部元件應固定在相應位置。在土壤壓力、規定得管道操作壓力和廠內或現場得水壓測試下，整個絕緣接頭保持完好。絕緣接頭密封元件在接頭內部緊靠絕緣板，具有永久得彈性，且密封元件的兩面直接與裸露金屬表面接觸不會移動，確保了接頭的緊密性。
產品特點
絕緣性能好：2500V搖表測試絕緣電阻≥200MΩ，擊穿電壓≥3KV。
壽命長：與管線同壽命、等強度。
強度高：壓力試驗≥1.5PN（設計壓力）。
使用溫度：-30℃——+90℃。
適用介質：油、氣、水、化工原料、煤漿等。
材料特點：
本查您所采用的材料滿足以下要求：
絕緣材料：高強度環氧樹脂和玻璃纖維層狀符合材料：ASTM D709 G11。
彎曲強度：縱向≥390MPa、橫向≥290MPa；
拉伸強度：縱向≥340MPa、橫向≥240MPa；
抗壓強度：≥340MPa；
吸水性：≤30mg；
浸水后電阻≥5*108Ω
擊穿電壓≥3.0KV
組合鋼體：16Mn、JB4726、ASTM A694 F52、F60
短管：20＃、16Mn、GB8163-99；
X70、X65、X56、X52、X46、API SPEC.5L。
密封材料：O形或U形密封環：氟橡膠、腈基丁二烯橡膠，符合ASTM D2000。
填充材料：冷固性樹脂；
絕緣涂料；進口液體環氧樹脂；
防腐材料：熱縮防腐材料；
安裝要求：
1.絕緣接頭安裝處50米內，避免有待焊死口。
2.絕緣接頭與管線連接后，不許在接頭5米內起吊管線。
3.絕緣接頭與管線儀器試壓。
4.絕緣接頭與管線連接后，應按要求補口、防腐作業時不準使絕緣接頭表面溫度高于120℃。
5.絕緣接頭可安裝在地下直管段上。
6.絕緣接頭采用地面安裝時，應安裝在距彎頭20米外的只管段上并設置支架。
7.絕緣接頭避免安裝在立管上。
8.埋地安裝時應避免安裝在常年積水處。
|
|
|
|
|
PN25壓力等級絕緣接頭
|
|
|
型號
Type
|
規格
Specification
|
A
|
B
|
L
|
鋼管材質
Steel pipe material
|
|
DN25-25
|
DN25
|
34
|
4
|
250
|
鋼管(Steel Pipe) 20
GB/T8163
|
|
DN25B-25
|
32
|
4
|
250
|
|
DN40-25
|
DN40
|
48
|
4
|
300
|
|
DN50-25
|
DN50
|
60
|
4
|
350
|
|
DN50B-25
|
57
|
4
|
350
|
|
DN65-25
|
DN65
|
76
|
5
|
350
|
|
DN80-25
|
DN80
|
89
|
5
|
400
|
|
DN100-25
|
DN100
|
114
|
5
|
400
|
|
DN100B-25
|
108
|
5
|
400
|
|
DN125-25
|
DN125
|
140
|
6
|
500
|
|
DN125B-25
|
133
|
6
|
500
|
|
DN150-25
|
DN150
|
168
|
7
|
500
|
|
DN150B-25
|
159
|
7
|
500
|
|
DN200-25
|
DN200
|
219
|
7
|
500
|
|
DN250-25
|
DN250
|
273
|
8
|
800
|
|
DN300-25
|
DN300
|
325
|
8
|
800
|
|
DN350-25
|
DN350
|
356
|
8
|
900
|
|
DN350B-25
|
377
|
8
|
900
|
|
DN400-25
|
DN400
|
406
|
8
|
900
|
鋼管(Steel Pipe) 16MnR
GB6654
|
|
DN400B-25
|
426
|
8
|
900
|
|
DN450-25
|
DN450
|
457
|
8
|
900
|
|
DN450B-25
|
480
|
8
|
900
|
|
DN500-25
|
DN500
|
508
|
10
|
900
|
|
DN500B-25
|
530
|
10
|
900
|
|
DN600-25
|
DN600
|
610
|
10
|
1000
|
|
DN600B-25
|
630
|
10
|
1000
|
|
DN700-25
|
DN700
|
711
|
10
|
1200
|
|
DN700B-25
|
720
|
10
|
1200
|
|
DN800-25
|
DN800
|
813
|
12
|
1300
|
|
DN800B-25
|
820
|
12
|
1300
|
|
|
PN40壓力等級絕緣接頭
|
|
|
|
型號
Type
|
規格 Specification
|
A
|
B
|
L
|
鋼管材質
Steel pipe material
|
|
DN25-40
|
DN25
|
34
|
4
|
250
|
鋼管(Steel Pipe) 20
GB/T8163
|
|
DN25B-40
|
32
|
4
|
250
|
|
DN40-40
|
DN40
|
48
|
4
|
300
|
|
DN50-40
|
DN50
|
60
|
4
|
350
|
|
DN50B-40
|
57
|
4
|
350
|
|
DN65-40
|
DN65
|
76
|
5
|
350
|
|
DN80-40
|
DN80
|
89
|
5
|
400
|
|
DN100-40
|
DN100
|
114
|
5
|
400
|
|
DN100B-40
|
108
|
5
|
400
|
|
DN125-40
|
DN125
|
140
|
6
|
500
|
|
DN125B-40
|
133
|
6
|
500
|
|
DN150-40
|
DN150
|
168
|
7
|
500
|
|
DN150B-40
|
159
|
7
|
500
|
|
DN200-40
|
DN200
|
219
|
7
|
500
|
|
DN250-40
|
DN250
|
273
|
8
|
800
|
|
DN300-40
|
DN300
|
325
|
10
|
800
|
|
DN350-40
|
DN350
|
356
|
12
|
900
|
|
DN350B-40
|
377
|
12
|
900
|
|
DN400-40
|
DN400
|
406
|
10
|
900
|
鋼板(Steel Plate) 16MnR
|
|
DN400B-40
|
426
|
10
|
900
|
|
DN450-40
|
DN450
|
457
|
10
|
900
|
|
DN450B-40
|
480
|
10
|
900
|
|
DN500-40
|
DN500
|
508
|
12
|
900
|
|
DN500B-40
|
530
|
12
|
900
|
|
DN600-40
|
DN600
|
610
|
14
|
1000
|
|
DN600B-40
|
630
|
14
|
1000
|
|
DN700-40
|
DN700
|
711
|
14
|
1200
|
|
DN700B-40
|
720
|
14
|
1200
|
|
DN800-40
|
DN800
|
813
|
16
|
1300
|
|
DN800B-40
|
820
|
16
|
1300
|
|
|
|
|
PN64壓力等級絕緣接頭 PN64
|
|
|
|
|
型號
Type
|
規格
Specification
|
A
|
B
|
L
|
鋼管材質
Steel pipe material
|
|
DN25-64
|
DN25
|
34
|
4
|
250
|
鋼管(Steel Pipe) 20
GB/T8163
|
|
DN25B-64
|
32
|
4
|
250
|
|
DN40-64
|
DN40
|
48
|
4
|
300
|
|
DN50-64
|
DN50
|
60
|
4
|
350
|
|
DN50B-64
|
57
|
4
|
350
|
|
DN65-64
|
DN65
|
76
|
5
|
350
|
|
DN80-64
|
DN80
|
89
|
5
|
400
|
|
DN100-64
|
DN100
|
114
|
5
|
500
|
鋼管(Steel Pipe) 16Mn
GB/T6479
|
|
DN100B-64
|
108
|
5
|
500
|
|
DN125-64
|
DN125
|
140
|
6
|
600
|
|
DN125B-64
|
133
|
6
|
600
|
|
DN150-64
|
DN150
|
168
|
7
|
600
|
|
DN150B-64
|
159
|
7
|
600
|
|
DN200-64
|
DN200
|
219
|
8
|
600
|
|
DN250-64
|
DN250
|
273
|
10
|
800
|
|
DN300-64
|
DN300
|
325
|
12
|
800
|
|
DN350-64
|
DN350
|
356
|
8.8
|
1000
|
L450*1(X65)
GB/T9711
|
|
DN400-64
|
DN400
|
406
|
10
|
1000
|
|
DN450-64
|
DN450
|
457
|
11
|
1000
|
|
DN500-64
|
DN500
|
508
|
12.5
|
1200
|
|
DN600-64
|
DN600
|
610
|
16
|
1200
|
|
DN700-64
|
DN700
|
711
|
17.5
|
1300
|
|
DN800-64
|
DN800
|
813
|
20
|
1300
|
|
|
